鋁單板如何安裝

發布時間：2018-09-04     瀏覽次數：3729

鋁單板安裝方法及步驟：

一、鋁單板施工方案

1、施工工藝流程：測量放線→校對施工圖→埋板施工→鋼框施工→調整→框架滿焊→防腐處理→隱蔽驗收→板材檢驗→板材安裝→清洗→驗收→撤吊籃。

2、主要施工工藝說明：

（1）彈線定位

A 、根據幕墻分格大樣圖和土建單位繪出的標高點，進出位線及軸線置、采用重錘、鋼絲線測量器具及水平儀等工具在主體上定出幕墻平面、立柱分格及轉角等基準線，并用經緯儀進行調整，復測；

B、幕墻分隔軸線的測量放線應與主體結構測量放線相配合，水平標高要逐層從地面向上引，以免誤差累積，誤差大于規定的允許偏差時（包括垂直偏差值）應征得甲方、監理、設計人員的同意后，適當調整幕墻的軸線，使其符合幕墻的構造需要；

C、對高層建筑的測量應在風力不大于四級的情況下每天定時進行；

（2）預埋件施工后埋件采用化學鉚栓與主體結構相連接。

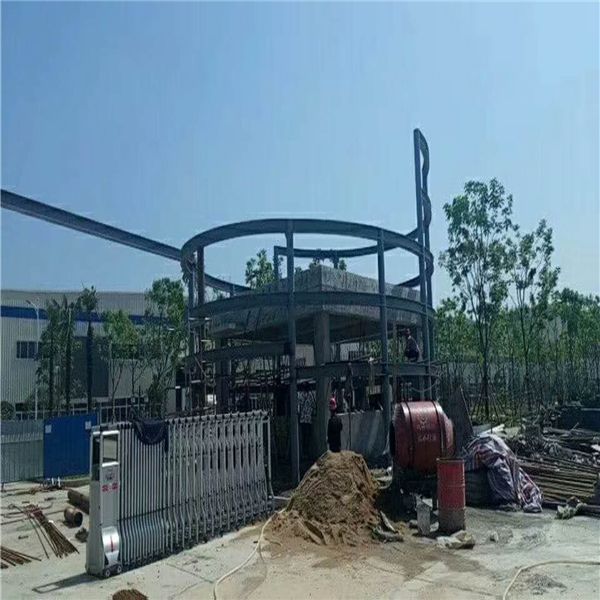

（3）主龍骨安裝

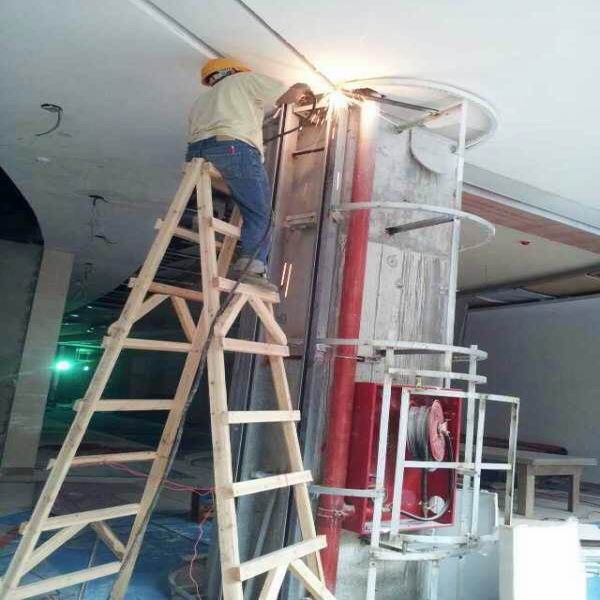

A將主龍骨先與連接支座固連，然后再與先行已焊主體預埋件的角鋼支座連接，并進行調整和固定，先點焊，后滿焊。龍骨施工質量的好壞直接影響到鋁單板的干掛質量，所以應嚴格控制龍骨的安裝質量；

 B、安裝橫龍骨，橫龍骨安裝要嚴格控制水平度。因水平度直接影響鋁單板橫縫的質量，水平公差應控制在±1㎜內，調整好后滿焊。

（4）防腐處理鋼框焊接后，均涂防銹漆三遍。

（5）隱蔽驗收A、檢查構件與主體結構的連接點的安裝；B、檢查鋼框之間的連接形式及焊接質量；

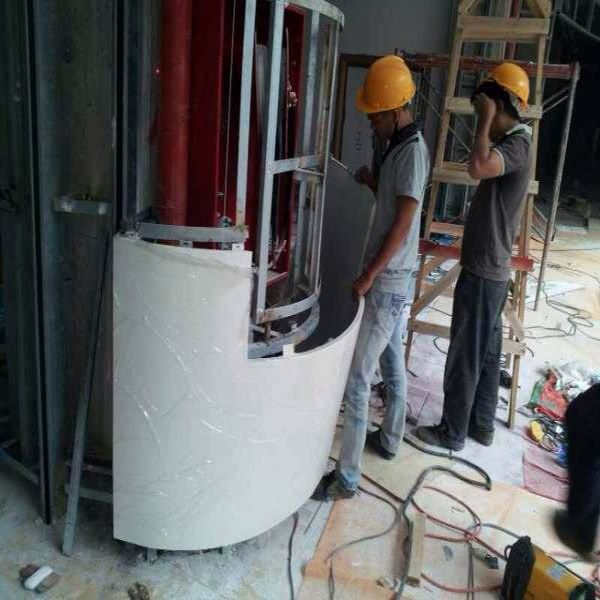

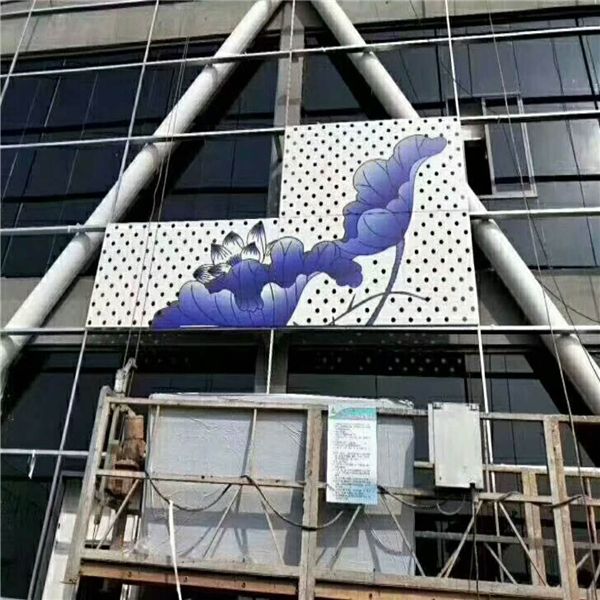

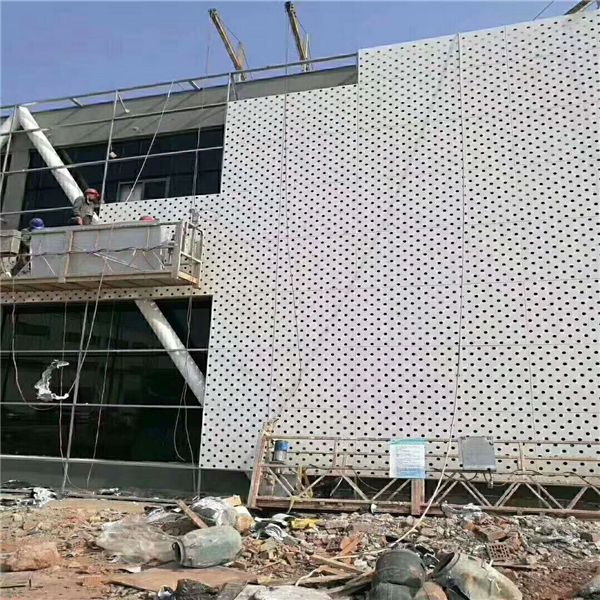

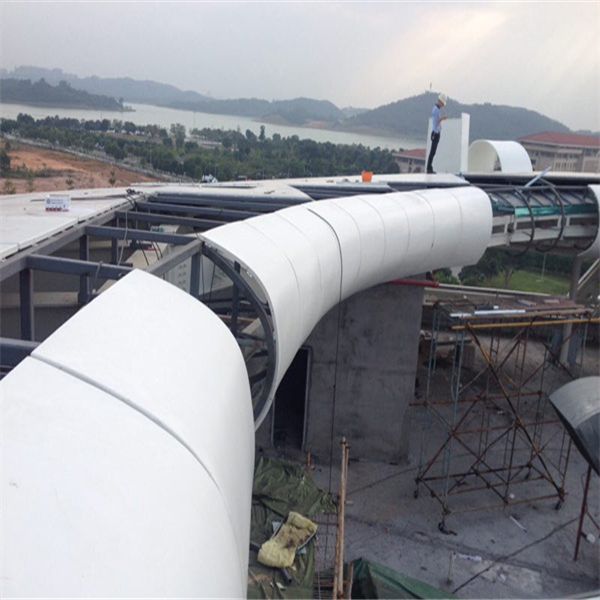

（6）鋁單板安裝施工

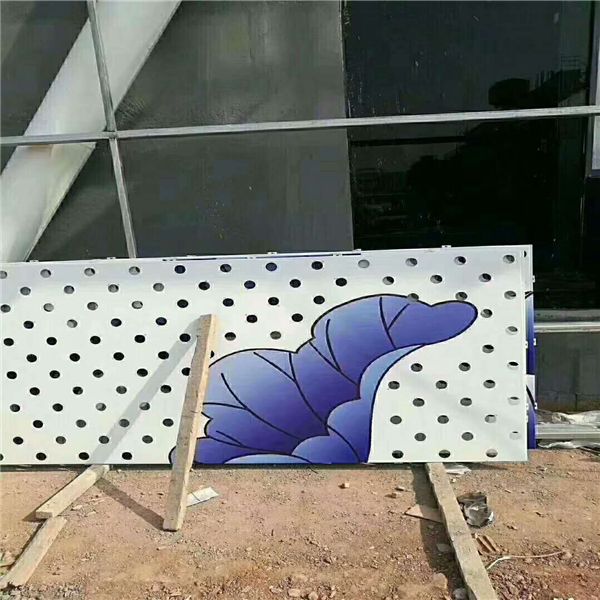

A、鋁單板進場后應嚴格按規范要求檢驗并按產品編號分層擺放。

B、鋁單板安裝前應用細鋼絲拉好控制線，保證安裝精度，單板安裝應符合下表規定：鋁單板安裝質量允許偏差（mm）

項目允許偏差（mm）

檢查方法幕墻垂直度幕墻度不大于30米≤10激光經緯儀或經緯儀幕墻高度大于30米不大于60米≤15豎向板材直線度≤252M靠尺、塞尺橫向板材水平度不大于2000mm

 ≤25水平儀同高度相鄰兩根橫向構件高度差

≤25鋼板尺、塞尺幕墻橫向水平度不大于3M的層高

≤25水平儀大于3M的層高分格框對角線差對角線長不大于2000mm ≤253m鋼卷尺

對角線長大于2000mm。

鋁單板安裝事項：

一、因為土建施工允許誤差較大，鋁單板工程施工要求精度很高，所以不能完全依靠土建水平基準線，必須由基準軸線和水準點重新測量，并且一定要校正復核。

二、要按設計圖紙在底層確定幕墻定位線和分格線。

三、經緯儀向上引數條垂線，以確定幕墻轉角位和立面尺寸。

四、根據分割線確定后置埋件位置。

五、測量放線時應控制好誤差，不使誤差積累。

在放線后還應及時校核，以確保鋁單板垂直度及在立柱位置的正確性。
